Своими руками сухой электролизер

Добавлено: 30.08.2017, 10:19 / Просмотров: 92192

Многим знаком электролиз еще со школьной скамьи. Тогда мы помещали в воду два электрода под постоянным током и наблюдали сам процесс. Сегодня, попробуем вернуться в детство, только масштаб возьмем крупнее, и сделаем электролизер своими руками.

фотоэлектролизер своими руками

И, вот какими материалами для этого придется воспользоваться:

  • листом нержавейки;
  • болтами М6 х 150. Шайбами и гайками.
  • прозрачной трубкой. К примеру, можно воспользоваться водяным строительным уровнем. Цена такого шланга не
  • превышает 4,5 USD за 10 м;
  • несколькими штуцерами «елочкой», внешний диаметр которых составляет 8 мм (чтобы подходили к шлангу);
  • пластиковым контейнером 1,5 л (таким, в который упаковывают продукты питания);
  • маленьким фильтр очищающим проточную воду (таким ,который используется для стиральных машинок).
  • обратным клапаном для воды.

Нержавейку какого типа нужно использовать?

Идеальный вариант — это AISI 316L, отечественным аналогом которой является нержавеющая сталь 03Х16Н15М3 (применяется: для изготовления сварных конструкций, работающих в условиях действия кипящей фосфорной, серной, кислоты).

фотоэлектролизер своими руками

Не обязательно специально заказывать нержавеющую сталь, можно воспользоваться каким-нибудь старым куском из гаража. Покупка целого листа – это накладная операция: поскольку продается по — 2 м², а такое количество нам совершенно ни к чему! Вполне достаточно кусочка 50 на 50 см.

По какой причине пользуемся именно нержавейкой? Потому что обычный металл в воде будет ржаветь. Помимо этого, чтобы усилить эффект, мы будем пользоваться не водой, а щелочью, что уже является агрессивной средой. Помимо этого, по нашему электролиту будет происходить передача электрического тока. По этой причине жизни обычных металлических пластин в такой среде будет не долгой.

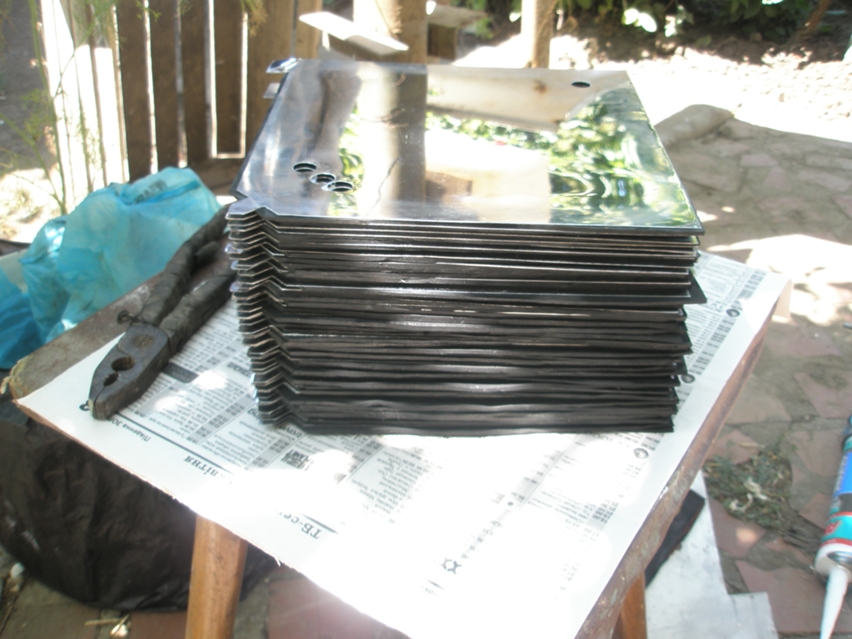

Следует осуществить разметку листа примерно таким образом, чтобы получилось около 16-ти ровных квадратов из нержавейки. Распилку листа можно произвести при помощи болгарки. В кусках следует спилить один из уголков, чтобы потом произвести правильное скрепление пластин.

elektrolizer-svoimi-rukami 6

В противоположном от спила углу следует просверлить дырку для болта М6, при помощи которого будет осуществляться скрепление пластин. В нашем электролизере производится полное погружение пластин в воду, что обеспечивает работу всей площади нержавеющих пластин.

Водородный генератор или электролизер, работает следующим образом: когда по электролиту течет электрический ток от пластины к пластине, происходит распад воды на водород и кислород. Из этого следует, что нужна положительная и отрицательная пластины.

Чем большей площадью обладают пластины, тем большие токи будут проходить по воде, и тем большее количество газов будет образовываться. По этой причине, на плюс и минус будут обладать несколькими пластинами.

фотоэлектролизер своими руками

Как можно увидеть на изображении, подключение пластин производиться поочередно (+-+-+-+- и т.д.). При такой схеме подключения, появляется возможность обеспечить электролизер своими руками малым питающим напряжением и достаточно большим током.

Чтобы изолировать соседствующих пластины друг от друга, пользуемся трубкой от водяного уровня. Такой шнур продается кратно метру, и этой длины вам вполне хватит на изоляцию.

Для начала, от уровня отрезается маленькое кольцо, которое в последствии разрезается. Получает своеобразную полоску, примерно 1 мм толщиной. Именно при таком расстоянии между пластинами наблюдается наиболее эффективная генерация газа в электролизере.

фотоэлектролизер своими руками

Скрепление пластин производится при помощи шайб. Делается это таким образом: берется болт, на который насаживается шайба, потом пластина, потом еще три шайбы, потом еще пластина и т.д. Нужно насадить в зеркальном порядке 8 пластинок на плюс и 8 пластинок на минус. При правильной реализации сборки, спиленные края пластин не будут задевать электроды.

Теперь следует выполнить затяжку гаек, и изоляцию пластин. Пластины следует «прозвонить», чтобы убедиться, что отсутствует короткое замыкание, после чего, вся конструкция помещается в пластиковый бокс.

После этого, следует определить, в каком месте происходит касание болтов и стенок бокса, и просверлить в данном месте две дырки. Если болты не помещаются в емкости, они должны быть подрезаны при помощи ножовки или болгарки. После этого, болты следует затянуть при помощи шайб и гаек, так чтобы соблюдалась герметичность. Теперь сверлим крышку пластикового бокса вставляем штуцера. Для обеспечения герметичности, следует выполнить промазку шва при помощи силиконового герметика.

фотоэлектролизер своими руками

Когда электролизер будет собран, следует произвести его тестирование. Чтобы сделать это, нужно подключить прибор к источнику питания, заполнить его водой до самых крепежных болтов, надеть крышку, подключить к штуцеру трубку и опустить противоположные её конец в емкость заполненную водой. При слабом токе, трубка не будет выпускать газ явно, но газ в нутри электролизера будет виден!

Теперь, повысим количество газа на выходе. Для этого следует увеличить ток, проходящий по электролиту. Из воды получается плохой проводник электричества, поскольку прохождение тока в воде осуществляется благодаря солям и примесям. Для изготовления настоящего электролита, в воду должна быть добавлена щелочь. Для этих целей воспользуемся гидроксидом натрия. Он имеется на прилавках любого хозяйственного магазина, в составе очистительного средства «Крот».

фотоэлектролизер своими руками

Функции защитного клапана и фильтра от «стиралки» заключаются в том, чтобы воспрепятствовать чрезмерному накоплению газа, что может привести к неприятным последствиям.

Ну, вот и все, что вам нужно знать чтобы смастерить электролизер своими руками. Удачных вам экспериментов!

http://youtu.be/Dsp1QGsOD4E


Источник: http://sdelaj-sam.com/kak-sdelat-elektrolizer-svoimi-rukami/
