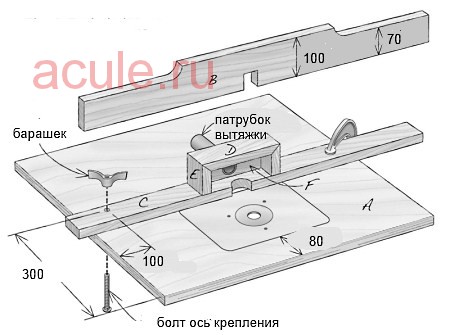

Стол для ручного фрезера своими руками чертежи

Добавлено: 26.08.2017, 01:32 / Просмотров: 83532

Как ни странно, дробить зерно в домашних условиях можно не хуже чем в заводских. А иногда случается, что результат может быть даже лучше. В данном материале, вы найдете все, чтобы изготовить такое приспособление как зернодробилка своими руками: чертежи, принцип работы, различные нюансы.

зернодробилка своими руками - фото

С помощью данного устройства измельчение мешка зерна может быть произведено в течение 12-15 мин. Зернодробилка изготавливается на основе деталей, используемых в сельскохозяйственных машинах:

зернодробилка своими руками - чертежи

как основанием, можно воспользоваться внешним тормозным барабаном, некогда стоявшим на заднем фрикционе в тракторе ДТ-75, внутренняя сторона которого содержит зубья, служащие для того, чтобы цеплять ведомые диски фрикциона;

как передним фланцем основания, можно воспользоваться диском сошника сеялки, в комплекте к которому идет ступица и подшипник;

молотки выполняются из противорежущих пластин пальцев в режущем аппарате на зерноуборочном комбайне;

зерновой бункер – емкость, которой оборудована свекловичная сеялка СУПН-8.

Изготовление основания измельчителя

При помощи токарного станка следует произвести обрезку барабана 3 (рис. 1), для обеспечения высоты 65 мм. Внутренняя сторона должна обладать выточкой d = 282 мм, высота которой 3 мм (придется сточить зубцы). Теперь следует отрезать третью часть в барабане, это нужно для отверстия под решето. Оно должно поддерживаться дугами 8, приваренными на фланец 5 и внешнюю сторону в барабане.

Рис. 1 Сборочный чертеж основания измельчителя (агрегат показан без бункера и тумбочки)

зернодробилка своими руками - чертежи

Основание измельчителя состоит из:

1 – фланца (диска сошника), 2 – ступицы диска оборудованной подшипником 180503, 3 – зубчатого барабана, 4 – фланца основы, 5 – фланца барабана, 6 – электродвигателя, 7 – боковой пластины решета, 8 – опорной дуги (из шпоночного материала 6 на 8 мм), 9 – уголка 4,5 на 4,5 см, 10 – воронки зерносборника, 11 – болта М8 и гайки (2 шт.), 12 – валы электродвигателя.

Фланец 1 следует сточить до размера 285+0,5 мм, вставить в специально подготовленное место в барабане и приварить.

В ступице 2 следует заранее просверлить воздухозаборные отверстия диаметром 8 мм. Если этого не сделать, производительность дробилки значительно понизится. Там, где расположена отрезанная часть барабана, следует выполнить установку решета 7 (рис.2), которое крепиться двумя болтами 11 на М8 и боковой пластинок к поверхности диска в сошнике.

Чертеж решета измельчителя

зернодробилка своими руками - чертежи

Решето состоит из:

1 – боковой пластины крепления, 2 – решета

Переходим к следующему этапу производства агрегата под названием зернодробилка своими руками. Чертежи подсказывают нам, что верхняя часть барабана должна обладать отверстием 5,5 на 4,3 см, поверх которого следует выполнить закрепление бункер, в котором есть задвижка. Данная задвижка предназначена для того, чтобы регулировать поток зерна, которое поступает в измельчитель. Она устанавливается в нужное положение, после чего осуществляется её фиксация при помощи болта М5 и маховичка.

Воронка зернозаборника 10 приваривается на фланец основы опорной дуги снизу решета. Сквозь данный элемент происходит высыпание измельченного зерна в заранее подставленную емкость.

зернодробилка своими руками - чертежи

Уголком 9 дробилка закрепляется поверх тумбочки, которая разделяется при помощи горизонтальной перегородки напополам. Верхняя половина предназначается для установки электрооборудования – предохранительного автомата, реверсивного магнитного пускателя, сигнальной лампы и кнопки включения. В нижней же части будут храниться сменные решета и инструмент.

Изготовление молоткового барабана

Поверх вала 7 следует насадить и приварить пластины 2 (рис. 3). Торец вала должен обладать сквозным отверстием, в котором нарезается резьба М10. Когда барабан и вал двигателя разъединяются, в данное отверстие вкручивается специальный болт-съемник. Каждая из осей 6 оборудована шестью молотками 3. Данные детали имеют большую износостойкость, по прицине закалки их краев.

Рис. 3 Сборочный чертеж молоткового барабана

зернодробилка своими руками - чертежи

Молотковый барабан состоит из:

1 – болта стопорного М10, 2 – двух пластин, 3 – молотка, 4 – шайбы (1 на 2,2 см), 5 – шплинта, 6 – оси молотков, 7 – вала в барабане

Следует произвести рассверливание отверстий для заклепки до диаметра 1 см. Регулировка расстояния от одного молотка до другого на оси регулируется шайбами 4. Если расположить молотки в плоскостях, которые параллельны между собой, дробление будет более интенсивным.

Если молотковый барабан будет вращаться в направлении часовой стрелки, то высыпание зерна будет происходить быстрее, а следовательно, дробление будет более крупным, а если включить реверс – то более мелким. Регулировка степени измельчения производится при помощи замены решетки.

Процесс балансировки дробилки

Для защиты дробилки от такого явления как вибрации, ведущей к поломкам, должна быть выполнена статическая балансировка вращающихся частей. Эту операцию можно осуществить при помощи достаточно простого устройства (рис. 4). Осуществляем установку технологического валика 1 в отверстие на валу в барабане и ставим уже собранный ротор (содержащий оси, шплинты, шпонки и стопорный болт) поверх ножей расположенных в горизонтальной плоскости.

Путем высверливания ручного металла из пластин в роторе, нужно добиться, чтобы ротор равномерно останавливался в различных положениях. Прежде чем устанавливать, следует подобрать молотки таким образом, чтобы их вес был равным. При правильно сбалансированном молотковом барабане, вибрация в дробилке будет отсутствовать.

Рис. 4 Балансировка барабана

зернодробилка своими руками - чертежи

Балансировочная установка состоит из:

1 – технологического валика, 2 – собранного ротора (не включая молотки и шайбы), 3 – оси и шплинта, 4 – болта стопорного М8, 5 – ножа устройства, 6 – деревянной стойки, 7 – основания.

Зернодробилка своими руками видео

Ну вот и все что вам нужно знать чтобы соорудить такую вещь как зернодробилка своими руками. Чертежи представлены, с описанием вы ознакомились, осталось только сделать!
