Площадка под навес своими руками

Добавлено: 13.08.2017, 00:45 / Просмотров: 94194

Оглавление: [скрыть]

  • Функции и разновидности навесов
  • площадка под навес своими руками
  • Строительство навеса на металлокаркасе с шифером
    • Материалы и инструменты для строительства
    • Монтаж конструкции навеса
  • Строительство деревянного навеса
    • Разработка проекта строительства
    • Установка стоек и монтаж стропил
    • Выполнение обрешетки и укладки шифера

Функции и разновидности навесов

Навес к дому является очень удобной и практичной конструкцией.

Она не требует лишних затрат, так как навес не капитальная постройка и ее можно сделать своими руками.

Пристроенный к дому навес

Строительство на даче пристроенного навеса позволит создать уютную зону отдыха, защищенную от дождя и яркого солнца.

У навеса практически нет недостатков, но исключением является то, что им нельзя будет пользоваться в течение холодного времени года. Красивым навесом можно украсить не только двор, сад, но и дом. Его можно сделать как продолжение в виде террасы или же, как место для отдыха.

Навес выполняет такие функции, как создание тени и укрытие от дождя и других плохих погодных условий. А также можно обустроить под обычным навесом своего рода беседку, в которой будет возможность отдохнуть всей семьей.

Навесы имеют обширную классификацию. В зависимости от конструкции их подразделяют на наклонные (односкатные или двухскатные), прямые и многогранные (в виде куполов, гнутых арок, многоугольников, пирамид, дуг).

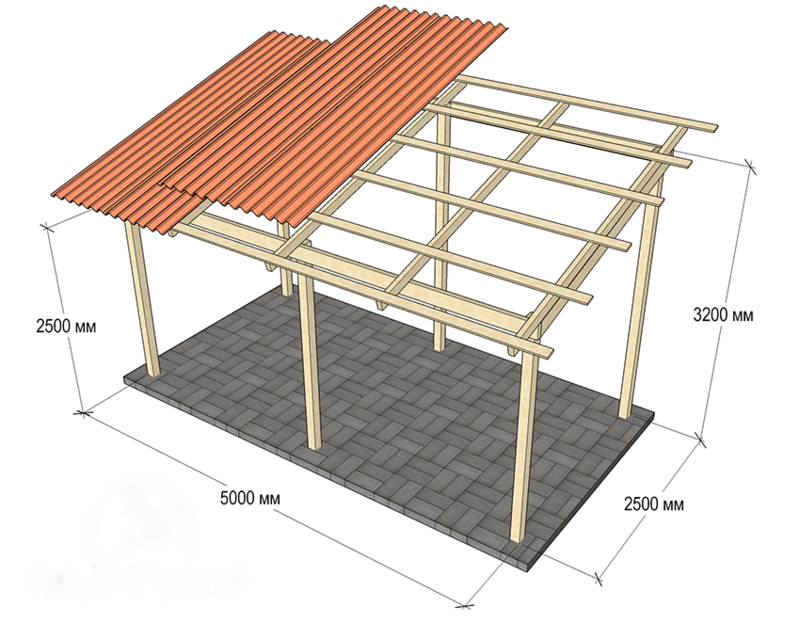

Схема устройства сборного навеса

Схема устройства сборного навеса.

В зависимости от места, на котором располагаются: отдельно стоящие, пристроенные, возводимые от основного здания в стороне (ландшафтные, для автомобиля). Возводятся над открытой верандой либо над входом в дом.

Говоря о материалах, навесы бывают деревянными, каменными, из поликарбоната, комбинированными. Стойки для него могут быть изготовлены, при помощи метала и дерева. Первый вариант будет более надежным, а второй — более экологичным.

Вернуться к оглавлению

Строительство навеса на металлокаркасе с шифером

Вернуться к оглавлению

Материалы и инструменты для строительства

Построить навес во дворе своего дома не так сложно, как может показаться на первый взгляд. Как правило, он всегда строится перед домом по размерам свободного пространства, поэтому и в данном случае все свободное пространство было задействовано. Для того чтобы сделать навес на металлокаркасе с шифером, потребуется для начала определиться с его размерами и закупить нужный материал. Рассмотрим построение навеса 65 м.

Для того чтобы сделать данный навес, необходимы следующие материалы:

Металлический каркас навеса

При монтаже металлического каркаса потребуется выполнить ряд сварочных работ.

  • профильная труба 40401,5 мм (36 м);
  • профильная труба 80402 мм (36 м);
  • цемент (1-2 мешка);
  • доска 40150 мм (96 м);
  • шифер восьмиволновый 1,151,75 м (20 шт.);
  • шиферные гвозди ( примерно 50 шт.);
  • щебень, песок (не более 1 м3);
  • кисточка (1 шт.);
  • грунтовка по металлу (2 кг);
  • лопаты (грабарка и штыковая).

Потребуются такие инструменты и инвентарь как:

  • сварочный аппарат;
  • электроды 3 мм (1 пачка);
  • варочный щиток (1 шт.);
  • молоток;
  • диски по металлу: шлифовальный (1 шт.) и отрезной — 125 мм, толщиной 1,6-2 мм (4 шт.);
  • болгарка.

Данный навес будет иметь небольшую габаритную высоту и очень простую и надежную конструкцию, руками потому что его можно построить без использования габаритных конструкций.

Вернуться к оглавлению

Монтаж конструкции навеса

Бетонирование стоек навеса

Надежно закрепить металлические стойки можно при помощи их бетонирования.

  1. Размечаем места под опоры и проверяем диагонали прямоугольника и габаритные размеры. Копаем под них лунки около 0,6-0,9 м по глубине и 1,5 штыка лопаты по ширине, но в зависимости от планируемой высоты и длины труб навеса. Уклон для хорошего схода осадков с крыши делаем из расчета не менее чем 10 см на 1 м. Длину стоек в таком варианте в ряде делаем: нижних — 2,7 м, а верхних — 3,3 м.
  2. Привариваем на опорные стойки размером 40401,5 мм квадратные фланцы, чтобы стойка со временем не проседала — опорный снизу, а сверху площадка для приварки стропильных труб и заглушка. Для того чтобы труба 80402 не ржавела изнутри, ее лучше заварить заглушками. Желательно сразу прогрунтовать и почистить от окалины и ржавчины все трубы металлической щеткой. Затем нужно будет только подкрасить места сварок.
  3. Устанавливаем и бетонируем опоры. Перепроверяем при установке все размеры. Когда через сутки бетон затвердеет, можно будет положить стропила (труба 8040 мм) с небольшим выпуском за стойку на ребро и приварить.
  4. Раскладываем доски с расчетом: начало — середина — конец листа шифера. Выпуск шифера на нижнем листе планируется примерно 150-200 мм, нижележащий лист перекрывается вышележащим на 100-120 мм. Подрезаем доски по одному размеру с двух сторон. Делаем их выпуск от 5 до 15 см и корректируем тем самым длину ряда шифера. Необходимо просчитать это сразу с учетом перехлеста листов на 1 волну. Крепление доски к стропилам можно сделать разными способами.Самым простым является способ, когда доска посередине прошивается гвоздем (100-120 мм) и приваривается к стропильной трубе по внутренней части навеса сразу за ребром стропильной балки. Следующий способ: берем саморезы по металлу соответствующей длины (приблизительно 50 мм). Сверлим доску в месте крепления чуть больше диаметра тела самореза сверлом, делаем большим сверлом потай и закручиваем сразу в трубу.
  5.  Делаем козырек. Выложим шифер, выравнивая верх листа по доске. Делаем выпуск на одну волну первого и последнего листа ряда за габариты навеса. Перекрываем последующие листы на одну волну. Крепим каждый лист парой шиферных гвоздей, которые забиваем по верху волны.

Вернуться к оглавлению

Строительство деревянного навеса

Вернуться к оглавлению

Разработка проекта строительства

Деревянный навес

Строить деревянный навес следует из древесины хвойных пород.

Деревянный навес является самой популярной разновидностью, потому как не требует особых затрат при обустройстве и прост в исполнении. Сделать такую конструкцию, при наличии желания, сможет каждый. Не нужно ломать голову над вопросом, как построить деревянный навес и с чего начать строительные работы, так как первым шагом на пути к достижению заветной цели является разработка проекта.

Чрезвычайно важными являются сведения о фасадной стене дома и фундаменте, а также климатических условиях (толщина снега зимой, ветровая нагрузка, стороны света в месте, выбранном под строительство). Не лишним будет, помимо этого, подумать о типах кровельных материалов, элементах декора, выбрать размер и форму навеса. Чем подробнее будет составлен ваш проект, тем проще будет осуществить его на практике. Количество необходимого расходного сырья помогут правильно рассчитать точные цифры. Деревянный навес проще всего сделать над крыльцом. Он будет устойчивым и надежным.

При разработке проекта необходимо учитывать рабочие размеры кровельных материалов. Для этого нужно разложить листы шифера на земле внахлест вдоль и поперек волн. Приступать к делу можно только после получения точных размеров чистой кровли.

Вернуться к оглавлению

Установка стоек и монтаж стропил

Монтаж навеса из дерева

Все деревянные элементы навеса перед монтажом необходимо обработать антисептиком.

Конструкцию деревянного навеса можно быть построить из любой древесины, но использовать, лучше всего, сосну. Она долговечна, красива, способна хорошо вписаться в любой экстерьер и имеет небольшой вес.

Необходимо, чтобы не было коры на брусьях. Рекомендуемым является сечение не менее 75х75 мм. Перед монтажом обрабатываем битумной мастикой часть бруса, устанавливаемой на земле и защищающей от отрицательного воздействия влаги. Устанавливаем столбы на расстоянии метра друг от друга так, чтобы кровля свешивалась минимум на 200 мм по передней части и на 50-100 мм по бокам.

Лопатой или ручным буром готовим скважины глубиной 500 мм, располагаемые по одной линии. Не забываем сверять диагонали навеса, так как они должны быть одинаковыми. Устанавливаем рейки с помощью строительного уровня или отвеса строго вертикально. Используем для фиксации вспомогательные брусья. Их можно будет потом без проблем удалить.

Заполняем свободное пространство щебнем или бетоном. Первый вариант более выгоден, так как щебень не требует сложных замесов, просто замечательно «держит», да и стоит всего ничего.
После установки столбов обрезаем их по высоте со скосом, который соответствует наклону плоскости для того, чтобы стропила легли на верхние торцы бруса. Используем гидроуровень или отбивочный шнур и получаем горизонтальную линию.

Внизу ската высота стоек не должна быть менее 1800 мм. Данный показатель допускается делать меньше, если в этой части планируется стол или стеллаж.
Начинаем монтаж стропильной системы. Стропилами называются брусья с сечением 150х50 мм. При соблюдении расчетного веса и уклона такой прочности, для перекрытия 6-метрового пролета, будет вполне достаточно.

Расстояние между стропилами делаем около 1 м. Одну сторону крепим к стене или, смонтированной заранее, опорной доске, а другую выложим на стойки, проходя строго перпендикулярно линию на месте планируемого свеса. Используем для соединения компонентов стропильной системы стальные уголки или саморезы по дереву.

Вернуться к оглавлению

Выполнение обрешетки и укладки шифера

Схема укладки шифера

Схема укладки шифера.

Перпендикулярно, поверх стропил, выполняется обрешетка. Лучше всего использовать обрезную доску толщиной — от 30 мм и шириной от 160 мм. Доски распределяются на расстоянии 900 мм по осям. Они должны попадать на середину шиферных листов и под стыки. Первая и последняя линии должны быть по краям ската. Прикручиваем с помощью саморезов.

Деревянный навес для почти готов. Теперь можно приступить к настилу кровельного покрытия. Прикручиваем шифер оцинкованными саморезами по верху волны. В среднем на лист требуется 11 саморезов.
Нередко производители шифера комплектуют товар круглыми или трапециевидными прокладками, которые позволяют надежно закрепить саморезы, при этом не нарушив форму волны. Монтируются шиферные листы снизу вверх. На 100 мм ряды заходят друг на друга. Для надежности лучше передние и боковые свесы делать минимальными (около 50-100 мм). Шифер режется при необходимости обычной болгаркой с алмазным кругом.

Важно: деревянные элементы должны обрабатываться составами, защищающими от плесени, атмосферных осадков, грибка. Пропитка может быть как тонирующей, так и бесцветной.
Теперь вы знаете как сделать деревянный навес к дому. Но необходимо уделить внимание нескольким моментам, требующим немедленного рассмотрения. Нужно уделить должное внимание полу. Он может быть из настила досок, простой отсыпки из крупного щебня, облицовки песчаником, бетонной стяжки. Выбор остается за вами. Позаботьтесь о наличии под навесом света и розеток. Добавит функциональности готовой конструкции варочная печь, мангал, барбекю.
