как сделать антенну для sdr IMG_4054

Естественно, говоря о сборке, я имею в виду техническую сторону этого вопроса. Все давно придумано до нас. Но вот почти полное отсутствие материалов по сборке широкополосного RTL-SDR в рунете натолкнуло меня на мысль сделать подробное руководство для этого интересного устройства.

Такой приемник можно купить на AliExpress или на eBay уже в собранном виде. Но лично я паять люблю и решил не отказывать себе в таком удовольствии, поэтому заказал разобранную версию приемника. Плюс, она дешевле долларов на 20.

Чем же это устройство замечательно и отличается от обычного «свистка» вставляющегося в USB? А отличается оно тем, что может принимать еще и КВ путем прямого оцифровывания ВЧ сигналов. Лично мне очень не хватало панорамного приемника на коротких волнах. На КВ он работает, на уровне обычного бытового КВ приемника. Чувствительность КВ входа не высока, примерно такая же как и у обычных китайских всеволновых балалаек, около 30 мкВ. Хитрые китайцы про это знают, но не пишут. Однако при желании можно встроить дополнительный УВЧ тем самым сильно подняв чувствительность, на плате есть места для организации узлов расширяющих возможности приемника. Но лучше просто озаботиться хорошей КВ антенной. Кроме того, в отличие от «свистка» этот приемник хорошо экранирован.

Но довольно разговоров, пора включать паяльник в сеть и начинать сборку. Поставляется приемник в разобранном виде.

IMG_4014

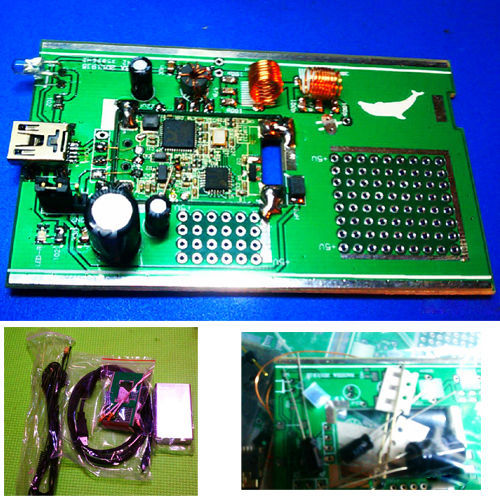

В комплекте идут корпус из алюминиевого профиля, плата для монтажа приемника и конвертера, набор деталей (конденсаторы, резисторы), провода для намотки трансформатора и индуктивностей, разъемы для подключения приемника по USB и к приемным антеннам, сама антенна не понятно на какой диапазон и хороший USB кабель.

Сама плата сделана довольно аккуратно, здесь придраться не к чему. Приемник дешевый, наверное самый дешевый из тех что продаются на AliExpress.

IMG_4015

Монтаж

Возможно, более опытные радиомонтажники меня будут ругать, но я решил собирать все в той последовательности, в которой сейчас и опишу. Мне так удобнее.

Для начала собираем стенд для припаивания ВЧ разъемов к плате приемника. Для этого прикручиваем пластину с отверстиями к профилю и вставляем плату с установленными разъемами на место. Это позволит нам избежать ошибок с перекосами, и как следствие не нужных нам механических напряжений на плате.

IMG_4019

Вставляем и прихватываем разъемы сверху.

IMG_4020

IMG_4021

И снизу.

IMG_4022

Далее начинаем монтаж SMD компонентов на плату. В принципе, на плате все подписано и компоненты из комплекта тоже, так что тут проблем возникнуть не должно. Единственный совет, будьте предельно аккуратны, поскольку компоненты идут с запасом в одну штуку, и потеря сразу двух каких-нибудь мелких компонентов может свести на нет всю работу.

IMG_4023

После монтажа SMD монтируем USB разъем.

IMG_4027

Дальше очередь за выводными компонентами. Вначале электролитические конденсаторы, выводы для перемычки и светодиоды.

IMG_4030

IMG_4032

IMG_4033

Основа почти готова, осталось только намотать трансформатор, индуктивности и установить плату приемника на ее законное место. С нее и начнем. Освобождаем плату приемника от разъемов.

IMG_4034

И спаиваем в наши платы с обеих сторон.

IMG_4035

IMG_4037

Затем наматываем на оправке диаметром 5 мм две катушки по 8-10 витков.

IMG_4040

И впаиваем их в плату.

IMG_4038

Далее подводим питание на приемник и припаиваем USB вход к плате.

IMG_4041

IMG_4044

Теперь пришло время для самого сложного. Это изготовление трансформатора и его монтаж.

IMG_4045

Для этого необходимо взять обмоточный провод идущий в комплекте и сложить его втрое скрутив между собой. Так, чтобы получилась скрутка трех проводов одной длины. После этого наматываем этот тройной провод на ферритовое колечко, так, чтобы получилось около 9-10 витков.

IMG_4046

При помощи тестера определяем начало и конец всех трех обмоток и помечаем их, например A, B, C и A1, B1, C1.

IMG_4047

Далее соединяем концы обмоток В и С1, и спаяв их вместе припаиваем к плате на свободную площадку согласно фото.

IMG_4050

Далее припаиваем концы обмотки А и А1 к плате согласно фото.

IMG_4051

И самое сложное. Концы соединенных вместе обмоток С и В1 необходимо припаять к 4 и 5 ножкам микросхемы RTL2832U (Q branch). Как вариант, можно паяться и к ножкам 1 и 2 (I branch), это не принципиально.

IMG_4053

Будьте предельно внимательны. Концы обмотки тонкие. Ножки микросхемы маленькие. Не смотря на свое вполне приличное зрение делать это мне пришлось под лупой. Такая операция уже больше напоминает ремонт сотовых телефонов.

Ну вот вроде бы и все. Можно упаковывать наш приемник в корпус.

IMG_4057

Теперь необходимо все проверить. Для этого подключаем приемник через USB к компьютеру, устанавливаем драйвера и скачиваем SDRSharp. В общем, все как я уже описывал в статье «Простой китайский SDR приемник для Си-Би и не только». Если все установилось правильно и заработали водопад и спектр, пришло время испытать наше устройство.

2015-12-03_200037

Для прослушивания КВ диапазона нужно подключить антенну к соответствующему входу, а в программе SDRSharp выбирать прямое семплирование с порта Q [Direct sampling (Q branch)]!

2015-12-01_171305

Для прослушивания УКВ необходимо выбирать режим квадратурного семплирования [Quadrature sampling] и соответствующую антенну.

2015-12-01_181129

Испытания

Исследуем чувствительность приемника. Для исследования чувствительности, приемник был подключен к ноутбуку Asus R510C. Принимаемый сигнал снимался со встроенной звуковой карты. В качестве источника сигнала и анализатора использовался прибор Rohde&Schwarz CMS 52.

IMG_4060

Параметры для SSB: Тон 1кГц. Режим демодуляции приемника USB, RTL-AGC – сделать On. Чувствительность приемника при SINAD 12дБ

Параметры для AM: Тон 1кГц. Режим демодуляции приемника AM, глубина модуляции 80%. RTL-AGC – On. Чувствительность приемника при SINAD 10дБ

Параметры для FM: Тон 1кГц. Режим демодуляции приемника NFM, девиация частоты 2кГц. RTL-AGC – On. Чувствительность приемника при SINAD 12дБ

КВ вход

80 метров
Частота 3.600 МГц

  • USB: 22,78 мкВ
  • AM: 39,72 мкВ

40 метров
Частота 7.100 МГц

  • USB: 21,68 мкВ
  • AM: 38,81 мкВ

30 метров
Частота 10.130 МГц

  • USB: 26.98 мкВ
  • AM: 46,24 мкВ

20 метров
Частота 14.200 МГц

  • USB: 23,5 мкВ
  • AM: 35,11 мкВ

17 метров
Частота 18.120 МГц

  • USB: 20,7 мкВ
  • AM: 32,4 мкВ

15 метров
Частота 21.225 МГц

  • USB: 22,18 мкВ
  • AM: 32,77 мкВ

12 метров
Частота 24.940 МГц

  • USB: 17,42 мкВ
  • AM: 26,7 мкВ

Си-Би (11 метров)
Частота 27.200 МГц

  • USB: 49,26 мкВ
  • AM: 97,95 меВ
  • FM: 63,68 мкВ

10 метров
Частота 28.550 МГц

  • USB: 0,11 мВ
  • AM: 0,155 мВ
  • FM: 0,126 мВ

УКВ вход

12 метров
Частота 24.940 МГц

  • USB: 0,58 мкВ
  • AM: 0,64 мкВ

Си-Би (11 метров)
Частота 27.200 МГц

  • USB: 0,4 мкВ
  • AM: 0,67 мкВ
  • FM: 0,58 мкВ

10 метров
Частота 28.550 МГц

  • USB: 0,38 мкВ
  • FM: 0,5 мкВ

2 метра
Частота 145.000 МГц

  • FM: 0,51 мкВ

70 сантиметров
Частота 433.000 МГц

  • FM: 1,78 мкВ

30 сантиметров
Частота 900.000 МГц

  • FM: 1.45 мкВ

Выше измерить уже не смог, прибор позволяет работать только до 1ГГц. Вот собственно и все. Если есть вопросы, пишите, постараюсь ответить.

Всем удачи, 55, 73!
